衬氟对夹式蝶阀

4001老百汇net阀门 > 产品中心 > 正文

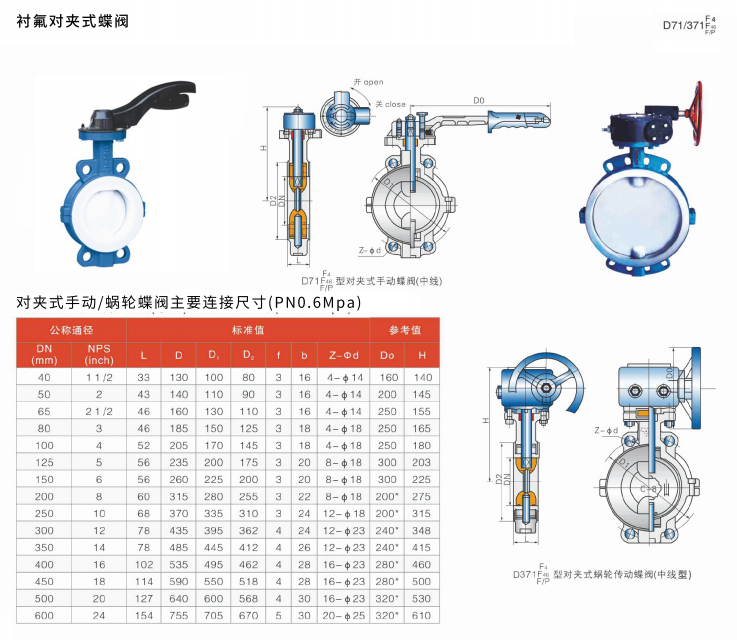

衬氟对夹式蝶阀


对夹式手动/蜗轮蝶阀主要连接尺寸(PN1.0/1.6MPa)(单位：mm)
DN L D D1 D2 f b Z-φd D0 H
40 33 145 110 85 3 18 4-φ14 160 140
50 43 160 125 100 3 18 4-φ14 200 145
65 46 180 145 120 3 18 4/8-φ18 250 155
80 46 195 160 135 3 20 8-φ18 250 165
100 52 215 190 155 3 22 8-φ18 250 180
125 56 245 210 185 3 22 8-φ18 300 203
150 56 280 240 210 3 24 8-φ23 300 225
200 60 335 295 265 3 24 12-φ23 200* 275
250 68 390/405 350/355 320 3 26 12-φ23/φ25 200* 315
300 78 440/460 400/410 368/375 4 28 12-φ23/φ25 240* 348
350 78 500/520 460/470 428/435 4 28/30 16-φ23/φ25 240* 415
400 102 565/580 515/525 482/485 4 30/32 16-φ25/φ30 280* 480
450 114 615/640 565/585 532/545 4 30/34 20-φ25/φ30 280* 500
500 127 670/705 620/650 585/605 4 32/36 20-φ25/φ34 320* 530
600 154 780/840 725/770 685/718 4 36/38 20-φ30/φ41 320* 610
注：资料表中带*的大小仅为伞齿轮电动蝶阀手轮的大小。
